조경기능사 필기 :: 조경 설계 - 설계기준

기본설계와 실시설계는 조경기능사 필기에서 확인해놓을 개념입니다. 기본설계는 프로젝트 초기 단계로, 전체적인 디자인과 방향을 설정한다고 생각하면 됩니다. 실시설계는 기본설계를 바탕으로 세부적인 설계와 시공을 위한 구체적인 계획을 수립하는 단계로 설계도, 공사예산, 시공방법, 재료선정 등이 포함됩니다. 즉, 기본설계에서 결정된 아이디어를 실현 할 수 있도록 상세화 하는 과정으로 볼 수 있습니다. 이는 시공자가 실제작업을 진행 할 수 있는 지침을 제공합니다.

*조경 설계
1. 기본 설계
2. 실시 설계

1. 기본 설계

작은 공사에서는 생략 될 수 있는 과정으로 기본 계획을 구체화 하는 과정이라고 보면 된다.

2. 실시 설계

시공과 연결되는 과정으로 설계도서를 작성하는 과정으로 볼 수 있다.

1) 설계도서 2)설계방법 3) 설계기준과 종류

1) 설계도서 : 도면, 시방서, 내역서 등과 같은 것을 말한다.

- 도면

• 평면도 : 위에서 내려다 본 것으로 과정하고 본 도면 (바닥에서 1m 수평으로 절단하여 위에서 본다고도 함)
• 단면도 : 구조물을 수직으로 절단하여 본 도면 (지상과 지하 확인 가능)
• 상세도 : 설계도 중 입체적인 느낌이 나지 않지만 중요한 부분을 확대하여 구조의 세부사항의 도면 (구조물 상세도, 식재방법, 설치방법 등 세부사항이 기재)
• 투시도 : 입체적으로 먼 곳은 작게, 가까이 있는 것은 크게 보이는 도면
• 스케치 : 눈높이 보다 조금 높은 위치에서 보여지는 공간을 표현한 도면
• 조감도 : 새가 하늘 위에서 내려다 본 것과 같이 대상지 전체의 모습의 도면

- 시방서

• 시공한 방법을 서술, 도면에서 표현하지 못한 내용을 문서로 표현
• 표준시방서, 전문시방서(특기시방서)
• 표준시방서를 우선으로 하며 표준시방서에 명시 되지 않은 것을 특기시방서에 명시

- 내역서

• 공사비 (재료비, 노무비, 경비) 외 수량산출, 품셈, 일위대가
• 품셈 : 일위대가표(단위당) 공사비 산출, 0.1원까지 계산(적산)해야함.

2) 설계방법

- 제도용구 : 제도시 사용되는 도구로 원형템플릿(수목표현), 삼각축척자(삼각스케일), 콤파스, 삼각자, 운형자(구름모양), 자유곡선자, 연필(샤프), 컴퍼스, 제도비(지우개똥), 지우개, 지우개판(일부지울때), 제도용지 등이 필요하다.

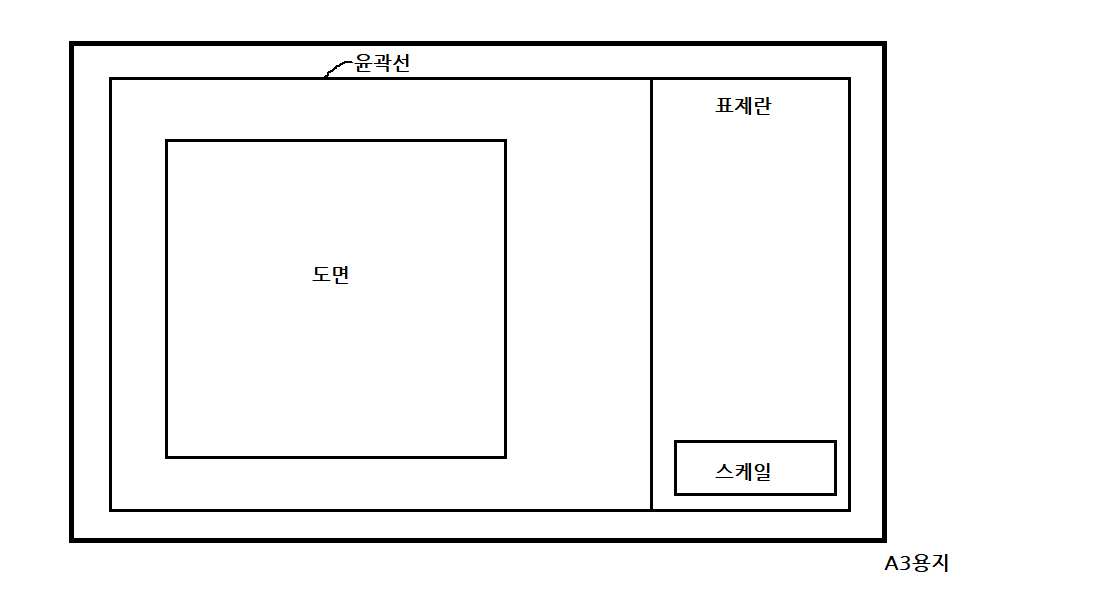

• 제도용지 : A4 : 210 X 297 < A3 : (많이 쓰임 297 X 420) < A2 < A1 < A0

- 제도기호

• 실선 : 굵은선, 중간설, 가는선
• 허선 - 파선, 1점쇄선(가는선, 중간선), 2점쇄선

• 굵은실선 (0.9mm) : 단면선 중요 시설물, 식생, 도면 윤곽선 표현
• 중간선 (0.3~0.5mm) : 입면선, 외형선 등 눈에 보이는 대부분의 형태를 표현, 시설물·수목 표현, 보도포장 패턴, 계획등고선
• 가는실선 (0.2mm) : 마감선, 수목인출선, 치수 보조선, 해칭선 표현

• 파선(중간선) : 물체의 보이지 않는 부분을 표현
• 점선 : 물체의 보이지 않는 부분을 표현
• 1점쇄선(가는선) : 물체의 중심선, 기준선, 절단선, 부지경계선(지역구분) 등의 가상선
• 2점쇄선(굵은선) : 절단면의 위치, 부지경계선
• 2점쇄선(가는선) : 일점쇄선의 대용, 가상선

3) 설계기준

● 배식설계

●  식생설계

• 옥상정원 인공토양층의 구성 : 방수층 - 방근층 - 배수층 - 토목섬유 - 육성토양층 - 식생층 (방방배토육식)

- 공간조절

• 경계식재 : 잎과 가지가 치밀, 전정에 강한 수종을 선택, 생장이 빠르고 유지관리용이, 가지가 말라죽지 않는 상록수 (회양목, 쥐똥나무, 잣나무, 독일가문비, 서양측백, 사철나무, 광나무, 화백나무, 스트로브잣나무, 명자나무, 무궁화, 감나무 등)
• 유도식재 : 길을 안내 하거나 시선을 유도하는 식재로 수관이 큰 원뿔형 수종선택, 정돈되고 치밀한 지엽, 터널식 왕벚나무가 예 (회화나무, 은행나무, 미선나무, 사철나무, 왕벚나무)

-  경관조절

• 지표식재 : 꽃, 특징적 수종, 높은 식별성, 상징적 의미수종 (금송, 구상나무, 주목, 계수나무, 피나무 등)
• 경관식재 : 아름다운 꽃과 열매, 단풍, 수형이 단정하고 아름다운 수종 (소나무, 구상나무, 무감주나무, 쉬나무, 침엽수, 물푸레나무 등)
• 차폐식재 : 아랫가지가 말라죽지 않는 상록수, 지하고가 낮고, 지엽이 치밀한 수종, 전정에 강하고 유지관리가 용이 (서양측백, 사철나무, 호랑가시나무, 주목, 잣나무, 식나무, 화백, 등)

- 환경조절

• 녹음식재 : 지하고 높은 낙엽수, 병충해에 강한 수종 (칠엽수, 느릅나무, 회화나무, 피나무, 가죽나무, 참죽나무 등)
• 방풍·방설 식재 : 지엽이 치밀하고 가지와 줄기가 견고한 수종 : 은행나무, 구실잣밤나무, 느릅나무, 소나무, 독일가문비나무, 사철나무 등)
• 방음식재 : 낮은 지하고, 임이 수직으로 치밀, 배기가스나 공해에 강한 수종 (사철나무, 회화나무, 식나무, 광나무 등)
• 방화식재 : 잎이 두껍고, 함수량이 많은 수종, 지하고 낮고, 맥아령 강한 잎이 밀생 (아왜나무, 은행나무, 주목, 식나무, 호랑가시나무 등)
• 지피식재 : 키가 작고, 지표를 밀생하게 땅을 피복하는 수종, 다년생이며 답압에 강하고 번식과 생장이 양호한 수종 (조릿대, 사철나무, 금테나무, 광나무, 맥문동, 광나무 등)
• 침식지 및 사면식재 : 토사유출방지, 척박하거나 경사심한 곳 : 구절초, 맥문동, 인동넝굴, 소나무, 잣나무, 붉나무, 참죽나무 등)
• 임해매립지식재 : 내염이나 내조성이 강하고, 척박한 토양에 강한 수종 : 모감주나무, 해송, 사철나무, 박태기나무, 후박나무, 물푸레나무, 광나무 등

●  구조물설계

- 계단 : 지형의 경사가 15% 이상시 계단 설치 (18%라는 곳도 있음) (경사 100%가 45도로 30%가 적당

• 2h+B= 60~65cm (단높이 h 단너비 B)
• 계단 높이가 3m가 초과 시 3m 이내에 계단의 유효목 이상의 폭으로 너비 120cm 이상의 계단참을 설치해야 한다.

- 경사로 (램프) : 휠체어 전용 램프

• 경사 8%
• 경사로의 유효목은 1.2m 이상
• 경사로 길이 1.8m 이상 또는 높이 0.15m 이상인 경우 손잡이를 설치

- 플랜터 : 수목을 심을 수 있는 큰 화분

• 토심보다 5cm 높게 테두리 설계

- 옹벽 : 구조적 안정을 위한 다수의 작은단으로 분할해 수목을 식재

- 연못 : 정원 전체의 1/9 이하로 최소 1.5㎡ 이상의 넓이가 적당, 깊이는 60cm 이하

- 벽천 : 케스케이드, 계단형 폭포, 연속적 구조로 조성, 벽천의 낙하 높이와 저수면 너비는 3:2, 깊이는 50cm

- 분수 : 넓이직경은 노즐수직높이보다 2배 이상의 수반을 설계, 수심은 35~60cm

● 포장설계

-

● 조경시설물설계

- 휴게시설

• 파고라 (퍼걸러) : 높이는 2.2~2.7m로 최대 3m까지 가능(그늘 때문에), 너비는 1.8m 이상, 파고라 설치 장소로 중앙은 부적당
• 의자(벤치) : 1인당 최소 45cm, 2인 120cm, 3인 180cm, 등받이 각도는 95~110도
• 원두막, 야외탁자, 정자, 그늘시렁 등 휴게 목적 시설

- 놀이시설

• 놀이터 : 다양한 시설물 간 동선이 겹치지 않도록 떨어뜨려 설계
• 미끄럼틀 : 지표면과 미끄럼판 활강부분 각도 30~35도 적당, 계단 각도는 70도 이하, 높이는 2.2~2.5m, 미끄럼대 넓이 40cm, 활강판은 지면과 10cm 정도 뜨게 설계, 착지판 50cm
• 시소 : 3.6cm
• 그네 : 의자와 지표면은 35~45cm 적당
• 모래사장 : 정적인 시설로 크기 30㎡, 깊이 30cm

- 운동시설

• 축구장, 야구장, 농구장, 배구장, 족구장, 씨름장, 수영장, 육상경기장 등 건강 및 체력증진을 위한 실내외 체육시설

- 관리시설

• 관리사무소, 공중화장실, 전망대, 상점, 자전거보관대, 울타리, 쓰레기통, 음수대, 공중전화박스, 화단 등
• 울타리 : =펜스 (~50cm : 낮으면 경계의 의미, 단순경계표시, 0.88~1.2m : 출입금지 의미, 소극적 통제, 1.8~2.1m : 완전히 출입금지 의미, 적극적 통제 )
•  쓰레기통 : 직경 ∮ 500~700mm
•  음수대 : = 식수대, 가급적 습한 곳은 피한다.

- 안내시설 - 시설 입구 설치, 가시성 좋게

• 유도표지시설, 해설표지시설, 종합안내표지시설, 도로표지시설 등 정보를 제공하는 사인과 정보를 이어주는 환경시설물

- 환경시설

• 조형예술물, 벽화, 분수대, 상징탑 등

- 조명시설

• 정원등, 보행등, 수목등, 잔디등, 공원등, 수조등, 투광등
• 최소 0.5 lux
• 조명의 수명 : 수은등 > 형광등 > 저압나트륨등 > 할로겐 > 백열등 (수형나할백)

-  수경시설

• 폭포, 벽천, 낙수천, 실개울, 분수물, 못 등

조경기능사 필기 준비시 기본설계와 실시설계의 개념을 명확히 이해하고, 각 단계에서 요구되는 사항을 체계적으로 학습해야 실기 및 향후 조경산업기사, 조경기사 등에서도 기초의 발판이 될 수 있습니다. 또한 실제 현장 경험을 통해 이론과 실무를 연결하는 연습도 도움이 되는데 다소 차이가 있을 수 있음을 참고합니다.
